Chapter 01 ) 데이터 모델링의 이해 (5) - 식별자

식별자(Identifiers) 개념

• 엔터티는 인스턴스들의 집합이라고 하였다. 여러 개의 집합체를 담고 있는 하나의 통에서 각각을 구분할 수 있는 논리적인 이름이 있어야 한다. 이 구분자를 식별자(Identifier)라고 한다.
• 엔터티내의 각 인스턴스를 개별적으로 식별하기 위해 사용된다

고객(고객번호)

사원(사원번호)

주문(주문번호)

상품(상품번호)

* 식별자는 엔터티내에서 인스턴스들을 구분할 수 있는 구분자 이다.



식별자의 특징

• 주식별자에 의해 엔터티내에 모든 인스턴스들이 유일하게 구분되어야 한다.
• 주식별자를 구성하는 속성의 수는 유일성을 만족하는 최소의 수가 되어야 한다.
• 지정된 주식별자의 값은 자주 변하지 않는 것이어야 한다.
• 주식별자가 지정이 되면 반드시 값이 들어와야 한다.

특징	내용	비고
유일성	주식별자에 의해 엔터티내에 모든 인스턴스들을 유일하게 구분함	예) 사원번호가 주식별자가 모든 직원들에 대해 개인별로 고유하게 부여됨
최소성	주식별자를 구성하는 속성의 수는 유일성을 만족하는 최소의 수가 되어야 함	예) 사원번호만으로 고유한 구조인데 사원분류코드 + 사원번호로 식별자가 구성될 경우 부적절한 주식별자 구조임
불변성	주식별자가 한 번 특정 엔터티에 지정되면 그 식별자의 값은 변하지 않아야 함	예) 사원번호의 값이 변한다는 의미는 이전기록이 말소되고 새로운 기록이 발생되는 개념임
존재성	주식별자가 지정되면 반드시 데이터 값이 존재(Null 안됨) 해야함	예) 사원번호 없는 회사직원은 있을 수 없음

유-최-불-존

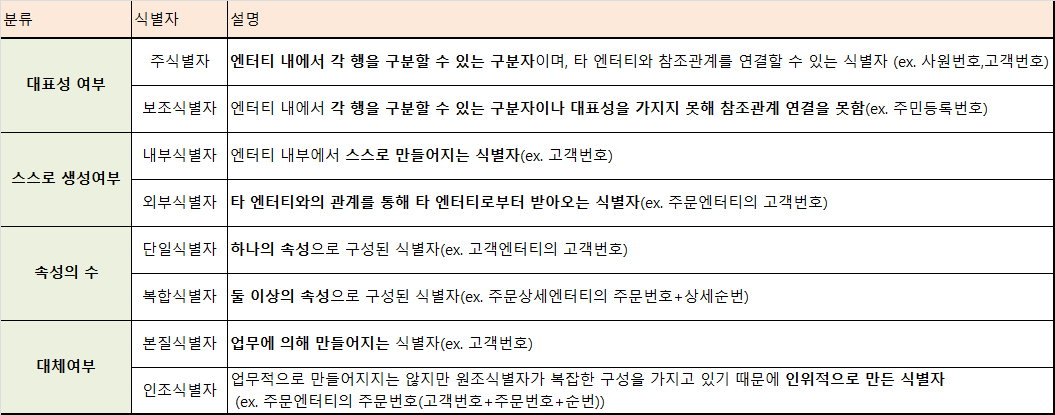

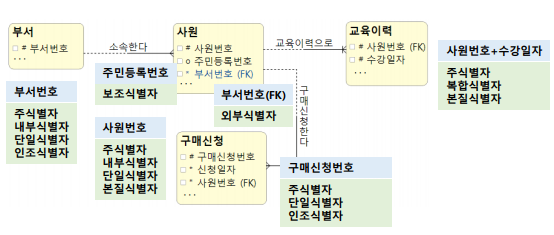

식별자 분류

보조식별자 ? 주민등록번호는 대표성을 가지지 못해 연결을 지을 수 없음 -> 아래 도출기준 참고

외부식별자 ? 주문엔터티에 있는 고객번호

식별자 도출 기준

• 해당 업무에서 자주 이용되는 속성을 주식별자로 지정한다.
• 명칭, 내역 등과 같이 이름으로 기술되는 것들은 가능하면 주식별자로 지정하지 않는다.
• 복합으로 주식별자로 구성할 경우 너무 많은 속성이 포함되지 않도록 한다.

- 주민등록번호도 식별자 후보가 될 수 있지만 해당 업무에서 자주 사용하는 직원번호를 주식별자로 지정함

- 직원명과 같은 이름은 주식별자로 지정하지 않음(동명이인이 없다고 해도 지정하면 안됨)

- 직원번호 + 주민등록번호로 복합식별자로 하면 유일성을 보장하지만 직원번호만으로 충분하기 때문에 직원번호로만 지정함

식별자관계와 비식별자 관계의 결정

• 외부식별자(Foreign Identifier)는 자기 자신의 엔터티에서 필요한 속성이 아니라 다른 엔터티와의 관계를 통해 자식 쪽 엔터티에 생성되는 속성을 외부식별자라 하며 데이터베이스 생성 시에 Foreign Key역할을 한다.
• 자식엔터티에서 부모엔터티로부터 받은 외부식별자를 자신의 주식별자로 이용할 것인지(식별자 관계) 또는 부모와 연결이 되는 속성으로서만 이용할 것인지를 결정(비식별자 관계)해야 한다.

* 엔터티 사이 관계 유형은 업무 특징, 자식엔터티의 주 식별자 구성, SQL전략에 의해 결정된다.



식별자 관계

• 자식엔터티의 주 식별자로 부모의 주식별자가 상속이 되는 경우를 식별자 관계(Identifying Relationship)라고 지칭한다.
• 부모로부터 받은 식별자를 자식엔터티의 주식별자로 이용하는 경우는 Null값이 오면 안되므로 반드시 부모엔터티가 생성되어야 자기 자신의 엔터티가 생성되는 경우이다.

- 외부 식별자의 주 식별자 역할

- 즉 부모의 식별자가 자식에게도 식별자 역할을 한다.

비식별자 관계

• 부모엔터티로부터 속성을 받았지만 자식엔터티의 주식별자로 사용하지 않고 일반적인 속성으로만 사용하는 경우가 있다. 이와같은 경우를 비식별자 관계(Non-Identifying Relationship)라고 하며 다음의 네 가지 경우에 비식별자 관계에 의한 외부속성을 생성한다.
• 자식엔터티에서 받은 속성이 반드시 필수가 아니어도 무방하기 때문에 부모 없는 자식이 생성될 수 있는 경우이다.
• 자식엔터티에 주식별자로 사용하여도 되지만 자식엔터티에서 별도의 주식별자를 생성하는 것이 더 유리하다고 판단될 때 비식별자 관계에 의한 외부식별자로 표현한다.

- 외부 식별자는 FK로써의 역할을 함

- 즉 부모의 식별자는 자식에게 식별자 역할을 하지않고 FK로써의 역할을 한다.

식별자 관계 : 접수 엔터티가 3개, 비식별자 관계 : 접수 엔터티가 1개

식별자 관계로만 설정할 경우의 문제점

• 식별자 관계 - 주문 엔터티가 고객 엔터티의 고객번호를 식별자로 받음

• 비식별자 관계 - 주문엔터티가 주문번호라는 식별자를 별도로 이용

* 고객 -> 주문만 비식별자 관계, 주문 -> 주문상세 -> 주문상세변경내역은 식별자 관계

               중간에 | 바 표시가 식별자 관계임을 표시



- 지속적으로 식별자 관계를 연결한 데이터 모델의 PK속성의 수는 데이터 모델의 흐름이 길어질수록 증가할 수 밖에 없는 구조를 가지게 된다.

- 개발자가 개발할 때 당연히 데이터 모델을 참조하면서 엔터티와 관계를 이용하여 개발해야 하는데 생성된 엔터티 스키마정보만을 보고 개발하는 경우가 많다

- 조인에 참여하는 주식별자속성의 수가 많을 경우 정확하게 조인관계를 설정하지 않고 즉, 누락하여 개발하는 경우가 간혹 발견되기도 한다.

- 정리하면 식별자 관계만으로 연결된 데이터 모델의 특징은 주식별자 속성이 지속적으로 증가할 수 밖에 없는 구조로서 개발의 복잡성과 오류가능성을 유발시킬 수 있는 요인이 될 수 있다는 사실을 기억해야 한다.



식별자관계와 비식별자관계

• 실제로 프로젝트를 전개할 때 식별자관계와 비식별자관계를 취사선택하여 연결하는 내공은 높은 수준의 데이터모델링의 기술이라 할 수 있다.
• 식별자관계에서 비식별자관계를 파악하는 기술이 필요한데 다음 흐름(Flow)에 따라 비식별자관계를 선정한다면 합리적으로 관계를 설정하는 모습이 될 수 있다. 기본적으로 식별자관계로 모든 관계가 연결되면서 다음 조건에 해당할 경우 비식별자관계로 조정하면 된다.

항목	식별자 관계	비 식별자 관계
목적	강한 연결 관계 표현	약한 연결 관계 표현
자식 주 식별자 영향	자식 주 식별자의 구성에 포함됨	자식 일반 속성에 포함됨
연결 고려사항	* 반드시 부모 엔터티 종속 * 자식 주식별자구성에 부모 주식별자포함 필요 * 상속받은 주식별자속성을 타 엔터티에 이전 필요	* 약한 종속관계 * 자식 주식별자구성을 독립적으로 구성 * 상속받은 주식별자속성을 타 엔터티에 차단 필요 * 부모 쪽의 관계 참여가 선택관계일수 있음
